前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵控速器为物理全部式控速器，其提高如一样。I号喷真空泵控速器其主要由驱使软件件、飞球、控速压缩弹簧、传送构成环节和操作构成环节等构成。I号喷真空泵控速器的驱使软件件为具60°。锥面的驱使软件盘。在驱使软件盘的里侧有5个沿径向的半半圆凹形槽。驱使软件盘压紧在驱使软件轴套上而与其说连接成立体式，最后经由半圆键和拉紧螺母使其和喷真空泵的凸轮机构轴相互。

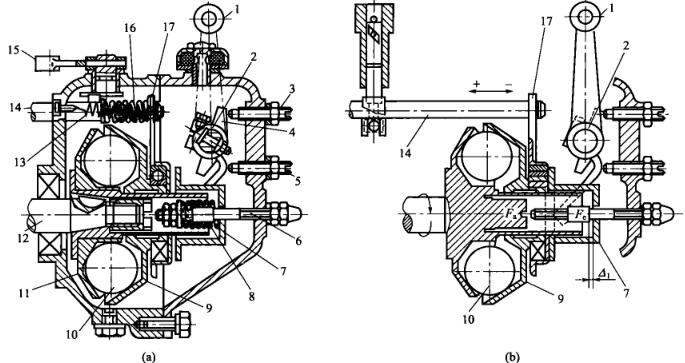

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  六大直徑为25.4mm的飞球处于推动盘的凹槽体，随推动盘共同平移。飞球别的侧为与中心线成45°锥面的转矩盘，转矩盘滑套在推动轴套上。工作任务时飞球的离心分离力能力在转矩盘上，其轴上分力Fa.将使转矩盘沿轴上向下。件套在转矩盘.上的向下滚动轴承和链齿轮变速箱板也也伴随着电信手机。链齿轮变速箱板上面套在提供的油支撑杆上，所以说提供的油支撑杆也也伴随着电信手机，然而发生变化提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
