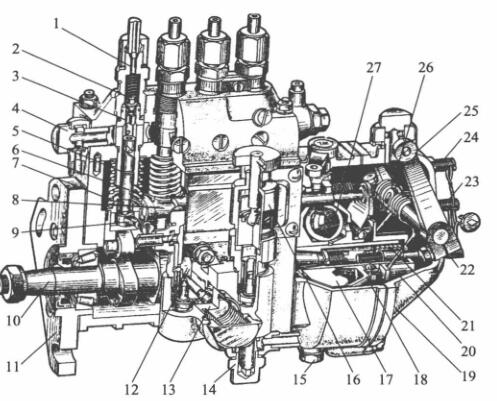

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

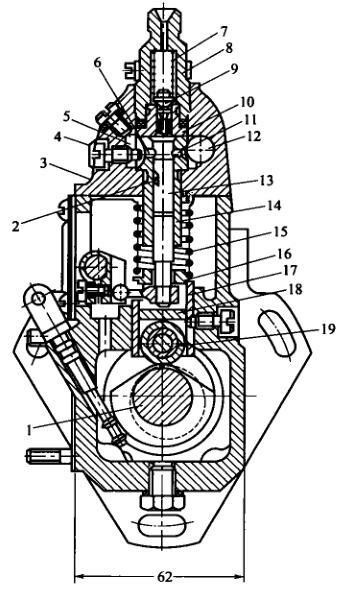

   I号喷油泵的分泵构造图

1-各类高压液压管连接管; 2-油多阀; 3-油多阀门法兰; 4,14-进油内六角螺丝; 5-套简; 6-轴向注塞泵泵; 7-轴向注塞泵泵气大螺旋弹簧; 8-油门撑杆;  9-调接臂; 10-轴承轴; 11-固定住接盘; 12-石油管道泵偏心轮轮; 13-石油管道泵; 15-放油螺塞; 16-手真空泵;  17-驱动器盘; 18-从动盘; 19-泵壳; 20-滑套; 21-校零气大螺旋弹簧; 22-发动机转速变动内六角螺丝; 23-怠速行程开关开关内六角螺丝; 24-公路行程开关开关内六角螺丝; 25-变速手柄; 26-变速气大螺旋弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总体的最主要的功能是能维持泵油准备此时的正确性性，来讲多缸柴油密度机来讲，需要能维持各缸泵油此时的一直性。起能维持反应的步位是中键下部分到设定垫铁上平面图的高宽比H。当喷真空泵凸轮轴轴伞齿与曲轴伞齿比较地点必须时，H越大，液压泵退出进油孔的此时越快，泵油准备此时也越快。反过来，H越小，泵油准备此时越延长。于是要利用设汁和冲击试验推算出最合适的中键体事情高宽比H，以能维持泵油准备此时的正确性性。

1-凸轮轴轴; 2-轴向轴向齿轮泵泵泵斜槽; 3-泵盖; 4-追踪定位内六角螺丝; 5-回油道; 6-回油孔; 7-冒油阀扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油阀块; 11-进油孔; 12-进油道; 13-轴向轴向齿轮泵泵泵; 14-轴向轴向齿轮泵泵泵套简;  15一轴向轴向齿轮泵泵泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫件; 19-滑轮

  而对于多缸机，各分泵的H值应之比。设定垫板在喷助力泵出厂设置时均已调好，不能够随便对调。垫板是用耐用材质制出相结行热处置以延长硬性，以至于用中不适合磨坏。如长周期用后磨坏较多，可换面用。

  喷真空泵泵体分横竖两个部分，喷真空泵上体在使用齿轮泵偶件及脸上出油阀偶件，私处在使用凸轮轴轴、滑动体和输真空泵等。泵体前侧东北部开了检视窗孔，是为了审核和变动液压油泵量。下端有检视液压油面的检视孔。喷真空泵上体有每条油道，与各齿轮泵套筒山外的马蹄形油槽相似。马蹄形油槽则与齿轮泵套筒上的进、回油孔相似。由输真空泵供来的血压低压高油经由进油管管接头插头插头到油道中。油道中的静音阻力由装在回油管管接头插头插头内的回油阀控住，一耍求始终保持在5～10kPa时间范围内。汽压过低，在齿轮泵下滑时，静音没有较快经由进油孔到齿轮泵上侧油腔。当油情况过高而使汽压增大时，很多的静音会顶开回油阀涌入静音细滤器中。
