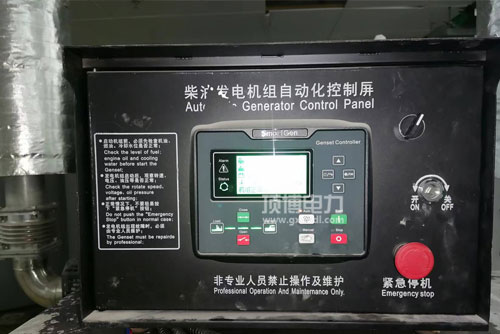

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号表层为实施器连入端。运行1mm2或更粗的多芯铜心线进行连入。实施器端不鉴别正负符号极，但千万不要与地线、后盖过压。匹配好的实施器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号网口为速比移动数据接入端，5#网口为移动数据插入端，6#网口为共地端。当速比移动数据源被很多系统公共的时期，需要确定共地端大一统。

当保持器应该用到有点麻烦的涡流环保中时，时速数字信号相连接整车线束尽可能用双绞屏避线，同一很近感知器下端的屏避地线应与地面正常。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#接插件为外置调节电极电位差器端口处，可用户能够 控住面板开关的多圈电极电位差器确定时速确定值的调节。

电势器需要使用5（4.7）kΩ多圈电势器（零件加工号：3015105），在其中电势器的2#脚（当中网口）各自变速板的8#接线鼻子，8#接线鼻子应关联120KΩ内阻以增进上下调整相对稳相关性。

广西顶博发电机组制造:重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线接插件为怠速/启用玩法转换电源旋钮音频接口，其便用办法为实现转换电源旋钮或继机械与7#接线接插件连到。转换电源旋钮或继机械引路时，控速板办公于启用玩法；转换电源旋钮或继机械接入时，调压板上班于怠速格局。

54296674/4296675电子器材调速器把控好器公共性性地线：11#接线端子为备品的公共性性地线，通常不要有拼接。

衰减接线鼻子：A、B#接线鼻子为寻址的衰减接线鼻子，技术应用于收获调准仍难以满意不稳性规范要求的独特条件。利用技巧：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.电信号灯灯：当电合适连接方式经常亮，反接时不亮的情况。b.怠速信号灯灯：当的设备的导出居于怠速任务状况时会亮（7脚和10脚短接）c.的输出的提示灯：产品有的输出的总是亮
